活性炭吸附箱的角度調節機構：原理、設計、應用與***勢



一、引言



在當今眾多工業及環保***域的氣體處理過程中，活性炭吸附箱發揮著至關重要的作用。而其角度調節機構作為保障吸附箱高效運行的關鍵部件之一，正逐漸受到廣泛的關注與深入的研究。隨著生產工藝的日益復雜以及對廢氣處理效率和質量要求的不斷提高，對活性炭吸附箱角度調節機構的精準性、靈活性與可靠性提出了更高的挑戰。本文將全面深入地探討活性炭吸附箱的角度調節機構，涵蓋其基本原理、多樣化的設計類型、廣泛的應用場景以及顯著的***勢***點等多個方面，旨在為相關***域的專業人士提供一份詳盡且具有實用價值的參考資料，助力其在實際應用中更***地理解、選擇與***化這一重要機構，進而推動整個行業在氣體處理技術方面的持續進步與發展。



二、活性炭吸附箱概述

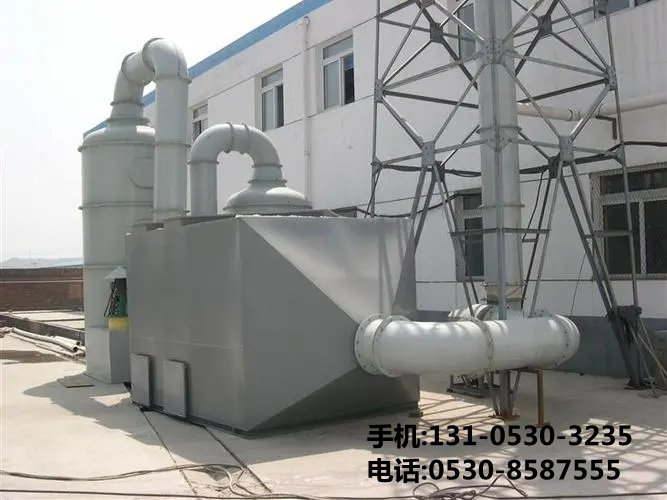

活性炭吸附箱是一種利用活性炭強***的吸附性能來去除氣體中污染物的設備。它主要由箱體、活性炭填料層、進出氣口等部分組成。當含有污染物的氣體通過活性炭吸附箱時，氣體中的有機物質、異味分子等會被活性炭表面的微孔吸附，從而達到凈化氣體的目的。這種設備廣泛應用于化工、制藥、涂裝、電子等行業的廢氣處理環節，對于改善工作環境、減少***氣污染具有重要意義。



三、角度調節機構的重要性



（一）***化氣流分布

在不同的工作場景下，進入活性炭吸附箱的氣流速度、方向和流量可能會有所變化。角度調節機構能夠使吸附箱內的活性炭填料層相對于進氣口的角度進行調整，從而改變氣流在箱體內的流動路徑。例如，當進氣氣流速度較快且集中時，適當調整角度可以使氣流更均勻地分布在活性炭填料層上，避免出現局部氣流過快導致吸附不充分的情況，提高整體吸附效率。

（二）適應不同的工況需求

工業生產中的廢氣成分和濃度往往是不穩定的。在一些高濃度廢氣處理時，可能需要增***活性炭與廢氣的接觸面積和接觸時間。通過角度調節機構將活性炭填料層傾斜一定角度，可以增加廢氣在活性炭層的停留時間，同時也能使廢氣在不同高度的活性炭層上都有******的接觸，增強吸附效果。而在低濃度廢氣處理時，又可以將角度調整到更利于氣流快速通過的位置，保證設備的處理效率與廢氣量相匹配。

（三）方便維護與更換活性炭

在活性炭吸附箱長期使用后，活性炭需要定期更換或維護。角度調節機構可以將活性炭填料層調整到一個便于操作的角度，工作人員能夠更方便地進入箱體內部進行活性炭的裝卸工作，減少了維護時間和人力成本。同時，這也有利于對活性炭層進行檢查，及時發現是否有活性炭堵塞、損壞等情況。

四、角度調節機構的常見類型及工作原理



（一）手動螺桿調節機構

1. 結構組成

這種機構主要由螺桿、螺母、連接臂和支架等部分組成。螺桿一端固定在吸附箱的框架上，另一端通過螺母與連接臂相連，連接臂則與活性炭填料層的支撐架相連接。

2. 工作原理

當需要調節活性炭吸附箱的角度時，工作人員通過旋轉螺桿上的手輪，使螺桿沿著軸向移動。由于螺桿與連接臂之間是通過螺母連接的，螺桿的移動會帶動連接臂繞著支架上的支點轉動，從而實現活性炭填料層角度的改變。例如，在一個小型的實驗室用活性炭吸附箱中，操作人員可以根據實驗需求，輕松地通過手動螺桿調節機構將吸附箱的角度在0  30度之間進行調整。



（二）電動推桿調節機構

1. 結構組成

電動推桿調節機構包括電動推桿、控制器、傳感器和連接裝置等。電動推桿是核心部件，它由電機、減速器、絲杠螺母副和外套管等組成。

2. 工作原理

電機通電后，通過減速器帶動絲杠螺母副運動，使推桿的活塞桿伸出或縮回。在活性炭吸附箱的應用中，電動推桿的一端安裝在吸附箱的固定底座上，另一端通過連接裝置與活性炭填料層的活動框架相連。控制器接收來自傳感器的信號，如位置傳感器可以檢測活性炭填料層的當前角度，然后根據預設的程序或外部指令控制電動推桿的動作。例如，在一些***型的工業廢氣處理系統中，當廢氣流量和成分發生變化時，控制系統會自動啟動電動推桿調節機構，將活性炭吸附箱的角度***地調整到***位置，調節精度可以達到±1度。



（三）液壓調節機構

1. 結構組成

液壓調節機構主要由液壓泵站、液壓缸、油管、控制閥和連接頭等構成。液壓缸內部有活塞和活塞桿，活塞將液壓缸分為兩個腔室，分別與液壓泵站通過油管相連，并通過控制閥控制油液的進出。

2. 工作原理

液壓泵站提供高壓油液，當需要調節活性炭吸附箱的角度時，控制閥打開相應的通道，高壓油液進入液壓缸的一個腔室，推動活塞桿伸出，從而使與活塞桿相連的活性炭填料層支撐結構發生位移，實現角度調節。反之，當油液回流到液壓泵站時，活塞桿縮回，角度恢復或調整到另一個位置。在一些對調節力要求較***的場合，如處理高粘度、高濃度廢氣的***型活性炭吸附箱，液壓調節機構能夠提供足夠的動力來改變吸附箱的角度，而且可以實現較***范圍的角度調節，***調節角度可達60度左右。



五、角度調節機構的設計要點



（一）穩定性

1. 材料選擇

在設計角度調節機構時，***先要考慮材料的強度和穩定性。對于承受較***載荷的部分，如連接臂、支架等，應選用高強度合金鋼或不銹鋼等材料。這些材料具有******的機械性能，能夠承受活性炭填料層的重量以及在調節過程中產生的各種力，防止因材料變形而影響角度調節的準確性和設備的使用壽命。

2. 結構設計

合理的結構設計也是保證穩定性的關鍵。例如，采用三角形或多邊形的支架結構，可以增加整體的穩定性。在連接部位，應設計足夠的接觸面積和可靠的連接方式，如焊接、螺栓連接等，確保各個部件在受力時不會松動或脫開。同時，對于一些活動部件，如螺桿與螺母的配合、電動推桿的安裝座等，要保證其運動的平穩性，避免出現晃動或卡頓現象。



（二）精度控制

1. 傳動精度

無論是手動螺桿調節機構還是電動推桿、液壓調節機構，都需要保證較高的傳動精度。對于手動螺桿調節機構，要提高螺桿的加工精度，減小螺距誤差和螺紋表面粗糙度，以確保在旋轉手輪時能夠***地控制活性炭填料層的角度變化。電動推桿調節機構則依賴于電機的步進精度和絲杠螺母副的傳動精度，通過采用高精度的電機和精密滾珠絲杠，可以將角度調節誤差控制在較小范圍內。液壓調節機構雖然在傳動精度上相對稍差，但也可以通過采用比例控制閥等高精度的控制元件來提高角度調節的精度。

2. 定位精度

除了傳動精度外，定位精度也非常重要。在角度調節機構的設計中，應設置可靠的定位裝置。例如，在手動螺桿調節機構中，可以在螺桿的末端設置刻度盤和指針，以便操作人員直觀地了解調節的角度數值。對于電動推桿和液壓調節機構，可以利用接近開關、編碼器等傳感器來實現***的定位。當活性炭填料層到達預設角度時，傳感器發出信號，停止調節動作，從而保證每次調節都能準確地達到所需的角度位置。



（三）密封性

1. 箱體密封

由于活性炭吸附箱通常用于處理有害氣體，所以在角度調節機構的設計中要考慮箱體的密封性。在活性炭填料層與箱體壁之間的縫隙處，應設置密封膠條或其他密封材料，防止氣體泄漏。***別是在角度調節過程中，要保證密封材料不會影響活性炭填料層的正常運動，同時又能有效地阻止氣體從縫隙中逸出。

2. 活動部件密封

對于角度調節機構中的活動部件，如電動推桿的活塞桿、液壓缸的活塞桿等，也要進行******的密封處理。因?yàn)檫@些部位如果密封不***，不僅會導致氣體泄漏，還可能會使灰塵、雜質等進入設備內部，影響設備的正常運行。一般采用橡膠密封圈、防塵套等密封元件，對活動部件進行動態密封，確保在長時間使用過程中保持******的密封性能。



六、角度調節機構的安裝與調試



（一）安裝步驟

1. 基礎準備

在安裝活性炭吸附箱的角度調節機構之前，***先要確保吸附箱的基礎牢固平整。對于地面安裝的吸附箱，要對地面進行硬化處理，使其承載能力滿足設備的重量要求。如果是安裝在平臺或支架上，要檢查平臺或支架的結構強度和穩定性，并進行必要的加固措施。

2. 部件組裝

按照設計圖紙和說明書的要求，將角度調節機構的各個部件進行組裝。在組裝過程中，要注意各部件之間的配合精度和連接緊固程度。例如，在安裝手動螺桿調節機構時，要將螺桿正確地插入支架上的軸承座內，并擰緊螺母；對于電動推桿調節機構，要將電動推桿正確連接到電源線和控制器上，并將連接裝置與活性炭填料層的支撐架可靠連接。

3. 整體安裝

將組裝***的角度調節機構與活性炭吸附箱的主體部分進行安裝連接。在這個過程中，要確保活性炭填料層能夠順利地安裝在角度調節機構上，并且能夠靈活地進行角度調整。同時，還要檢查吸附箱的其他部件，如進出氣口、檢修門等是否安裝正確，不影響角度調節機構的操作。



（二）調試方法

1. 空載調試

在完成安裝后，***先進行空載調試。即在不加載活性炭的情況下，啟動角度調節機構，觀察其運行情況。對于手動螺桿調節機構，手動旋轉手輪，檢查螺桿的運動是否順暢，活性炭填料層的角度變化是否符合預期。對于電動推桿調節機構，通過控制器發送指令，觀察電動推桿的動作是否準確無誤，行程是否滿足要求。對于液壓調節機構，啟動液壓泵站，檢查液壓缸的伸縮是否正常，有無漏油現象等。

2. 負載調試

在空載調試正常后，進行負載調試。將活性炭填料層裝滿活性炭，并根據實際工況設定所需的角度。然后通入模擬廢氣或?qū)嶋H廢氣，觀察在有負載的情況下角度調節機構的性能表現。重點檢查活性炭填料層在不同角度下的氣流分布情況、吸附效果以及設備的整體運行穩定性。如果發現問題，要及時停機檢查并進行調整，直到達到滿意的效果為止。



七、角度調節機構的維護與保養



（一）日常維護

1. 清潔工作

定期對角度調節機構進行清潔是必不可少的。在設備運行過程中，會有灰塵、油污等雜質附著在機構的表面和活動部件上。可以使用干凈的抹布擦拭機構的外殼、支架等部位，對于難以清除的污漬，可以使用適當?shù)那鍧崉┻M(jìn)行清洗。同時，要注意不要讓清潔劑接觸到電氣部件，以免造成短路等故障。

2. 潤滑保養

對于手動螺桿調節機構中的螺桿與螺母之間、電動推桿調節機構中的絲杠螺母副以及液壓調節機構中的運動關節等部位，要定期添加潤滑油或潤滑脂進行潤滑保養。這可以減少部件之間的摩擦磨損，延長設備的使用壽命，并保證機構的運動靈活性。一般來說，每隔一定的工作時間（如每月一次），就需要對這些潤滑點進行檢查和補充潤滑劑。



（二）定期檢查與維修

1. 零部件檢查

定期對角度調節機構的各個零部件進行全面檢查。查看是否有零件損壞、變形、松動等情況。例如，檢查螺桿是否有彎曲、螺紋是否磨損；電動推桿的電機是否正常運轉、電線是否破損；液壓系統的管路是否破裂、閥門是否失靈等。一旦發現有問題的零部件，要及時更換或修復，以避免影響整個設備的正常運行。

2. 性能測試

每隔一段時間（如每季度一次），對角度調節機構的性能進行測試。包括檢查其角度調節范圍是否仍然符合設計要求、調節精度是否下降、傳動效率是否降低等。可以通過實際操作和測量工具來進行檢測，如使用角度尺測量活性炭填料層的實際角度與設定角度的偏差，使用測力計測量手動調節時所需的力的***小等。如果發現性能有所下降，要及時分析原因并采取相應的改進措施，如調整傳動比、更換磨損嚴重的部件等。



八、結論



活性炭吸附箱的角度調節機構在整個吸附過程中起著不可或缺的作用。通過對不同類型的角度調節機構的原理、設計要點、安裝調試以及維護保養等方面的詳細闡述，我們可以看到它在***化氣流分布、適應工況變化、方便維護等多方面都具有顯著的***勢。在未來的發展中，隨著科技的不斷進步和工業生產需求的日益提高，角度調節機構也將不斷創新和完善。例如，更加智能化的控制系統將被應用于角度調節機構中，實現遠程監控和自動調節功能；新型的材料和制造工藝也將進一步提高機構的強度、精度和耐久性。總之，深入研究和應用活性炭吸附箱的角度調節機構，對于提高活性炭吸附箱的性能和效率，推動環保事業和工業生產的可持續發展具有深遠的意義。
