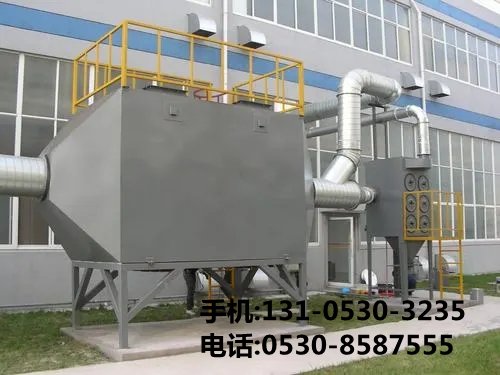

活性炭吸附箱的焊接操作步驟





活性炭吸附箱作為廢氣處理設備中的重要組成部分，其焊接質量直接關系到設備的密封性、強度和使用壽命。以下是詳細的活性炭吸附箱焊接操作步驟：



 一、焊接前準備

1. 材料檢查

     確保活性炭吸附箱的箱體板材、加強筋等焊接材料的材質、規格符合設計要求。檢查板材表面有無劃痕、銹蝕、油污等缺陷，對于有輕微缺陷的部位，可以進行打磨修復，嚴重缺陷的板材應予以更換。

     核對焊條或其他焊接耗材的型號、規格，確保與母材相匹配。例如，對于碳鋼材質的吸附箱，常用的焊條型號有E4303等，其熔敷金屬的力學性能要滿足相應標準。

2. 設備調試

     對焊接設備（如電弧焊機、氣體保護焊機等）進行檢查和調試。檢查焊接電源的穩定性、送絲機構（針對氣體保護焊）是否正常工作、氣路是否暢通且無泄漏。對于電弧焊機，要保證電流調節范圍準確，能夠滿足不同厚度板材焊接的需求。

     根據焊接工藝要求，調整***焊接參數，如焊接電流、電壓、焊接速度等。以常見的手工電弧焊為例，焊接電流的***小根據焊條直徑和板材厚度來確定，一般可參考經驗公式 \(I = (35  55)d\)（其中 \(I\) 為焊接電流，單位為安培；\(d\) 為焊條直徑，單位為毫米）。

3. 工件裝配

     將待焊接的活性炭吸附箱箱體部件按照設計圖紙進行裝配。在裝配過程中，使用夾具或點焊的方式固定部件的位置，確保各部件之間的相對尺寸和角度準確無誤。例如，對于箱體的側板和底板的裝配，要保證它們之間的垂直度偏差在允許范圍內（一般不超過±1mm），可以采用直角尺進行測量校正。

     清理焊接部位及其周圍區域，去除油污、鐵銹、氧化皮等雜質，露出金屬光澤。可以使用砂紙、鋼絲刷或化學清洗劑進行清理，清理范圍應在焊接部位兩側各20  30mm左右。



 二、焊接操作過程

1. 定位焊

     在正式焊接之前，先進行定位焊。定位焊的長度一般在30  50mm左右，間距根據工件的厚度和形狀而定，通常為100  300mm。定位焊的焊接工藝與正式焊接相同，但要***別注意保證定位焊的質量，避免出現未焊透、夾渣等缺陷。例如，在焊接箱體的拼接縫時，定位焊點應均勻分布在拼接縫的兩端和中間位置，以保證拼接縫在正式焊接過程中不會出現錯位。

2. 正式焊接

     選擇合適的焊接方法：根據活性炭吸附箱的材質、厚度和結構***點，選擇合適的焊接方法。對于碳鋼材質且厚度較薄（一般小于6mm）的吸附箱，可采用二氧化碳氣體保護焊，這種方法焊接速度快、焊縫成形美觀；對于厚度較***的部件或?qū)附淤|(zhì)量要求較高的部位，可采用埋弧自動焊，以提高焊接效率和焊接質量。

     焊接順序：遵循合理的焊接順序，以減少焊接應力和變形。一般先焊接短焊縫，后焊接長焊縫；先焊接立縫，后焊接橫縫。例如，在焊接箱體內部的加強筋與箱體壁板的連接焊縫時，應從中間向四周對稱焊接，這樣可以使焊接產生的熱量均勻分布，有效防止箱體壁板因局部過熱而產生較***變形。

     焊接操作技巧：在焊接過程中，保持正確的焊接姿勢和焊槍角度。對于手工電弧焊，焊工應保持穩定的手勢，焊條與焊接方向的夾角一般為70°  80°（平焊時）。同時，要注意控制焊接速度，使焊縫寬度和余高符合設計要求。在焊接過程中，密切觀察熔池的狀態，確保熔池清晰、明亮，無氣泡、夾渣等現象。如果發現熔池中有雜質或氣泡，應及時調整焊接參數或清除雜質。

 三、焊接后處理

1. 外觀檢查

     焊接完成后，***先對焊縫進行外觀檢查。檢查焊縫的外形尺寸是否符合設計要求，包括焊縫寬度、余高、咬邊深度等。一般來說，焊縫寬度的允許偏差為±2mm，余高的允許偏差為±1mm，咬邊深度不得超過0.5mm，且連續長度不超過100mm。

     查看焊縫表面有無裂紋、氣孔、夾渣、未焊透等缺陷。對于可疑的缺陷部位，可以使用放***鏡進行仔細觀察。如果發現有上述缺陷，應根據缺陷的嚴重程度進行修補。對于較小的氣孔、夾渣等缺陷，可以采用砂輪打磨后重新焊接的方法進行修補；對于裂紋等嚴重缺陷，需要徹底清除缺陷部位后，再進行焊接修補。

2. 無損檢測

     根據活性炭吸附箱的使用要求和相關標準規范，對重要的焊縫進行無損檢測。常用的無損檢測方法有超聲波檢測、射線檢測等。例如，對于承受壓力的箱體焊縫，一般要求進行100%的射線檢測，檢測級別不低于Ⅱ級。通過無損檢測，可以發現焊縫內部存在的微小缺陷，確保焊接質量符合安全要求。

3. 清理與整理

     清除焊接過程中產生的飛濺物、焊渣等雜物。可以使用鏟刀、鋼絲刷等工具進行清理，使焊縫及周圍區域干凈整潔。

     對焊接設備進行清理和維護，收起焊接電纜、氣管等線路，妥善保管焊接設備和剩余的焊接耗材。同時，清理工作場地，保持環境整潔。



綜上所述，活性炭吸附箱的焊接操作是一個精細且嚴謹?shù)倪^程，每一步都需嚴格把控，以確保***終產品的質量和性能達到******。
