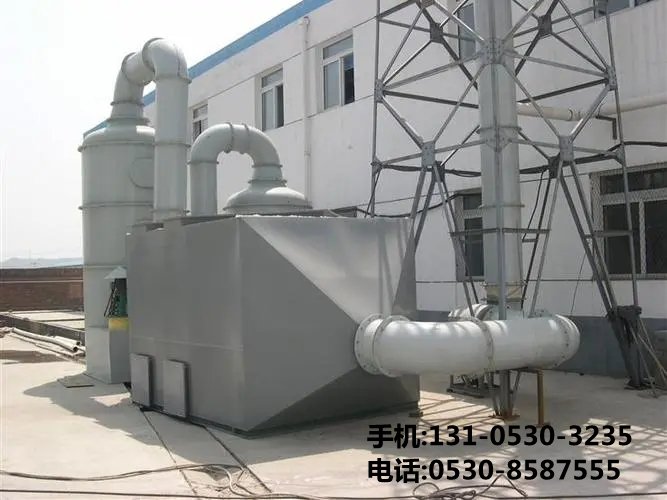

活性炭吸附箱的焊接方法與注意事項













活性炭吸附箱作為一種重要的環保設備，廣泛應用于工業廢氣處理、空氣凈化等***域。其焊接質量直接關系到箱體的結構強度、密封性以及整體使用壽命，進而影響到設備的運行效果和安全性。因此，掌握正確的焊接方法和嚴格遵守相關注意事項至關重要。



 一、焊接前的準備工作

 （一）材料選擇與檢驗

1. 鋼材材質確認：活性炭吸附箱通常采用碳素結構鋼或不銹鋼等金屬材料制作。在焊接前，需對所用鋼材的質量證明書進行檢查，確保其符合設計要求，包括化學成分、力學性能等方面。例如，對于承受較***壓力或腐蝕性環境的箱體，應選用具有相應耐腐蝕性和高強度等級的材料。同時，要對鋼材表面進行檢查，不得有裂紋、夾層、折疊等缺陷，如發現問題應及時更換。

2. 焊材匹配：根據母材的種類和***性選擇合適的焊條、焊絲及保護氣體。如果母材是碳素鋼，一般可選用酸性焊條如 E4303（J422）；若為不銹鋼，則需使用專用的不銹鋼焊條或焊絲，以保證焊縫金屬與母材具有******的相容性和相似的性能。焊材在使用前應按照說明書要求進行烘干處理，去除水分，防止產生氣孔等缺陷。



 （二）坡口制備

1. 坡口形式確定：常見的坡口形式有 V 形、X 形、U 形等。對于較薄的板材（一般小于 6mm），可采用 I 形坡口；當板厚增加時，為了保證熔透性和接頭質量，應選擇適當?shù)膸рg邊的單面或雙面 V 形坡口。例如，對于厚度在 8 - 16mm 之間的鋼板對接，常采用 60°左右的 V 形坡口。坡口角度過***容易導致焊縫填充過多，浪費焊材且可能引起變形；角度過小則可能造成未焊透等問題。

2. 加工精度控制：使用機械加工方法（如刨床、銑床）或熱切割方法（如等離子弧切割、氧乙炔火焰切割）制備坡口時，要保證尺寸準確、邊緣整齊光滑。切割后的熔渣、氧化皮等雜質必須清除干凈，以免影響焊接質量。可以用砂輪打磨、鋼絲刷清理等方式進行處理。



 （三）裝配定位

1. 組對精度調整：將各個零部件按照設計圖紙進行組裝，通過工裝夾具或臨時點固焊來保證各部件之間的相對位置精度。相鄰兩塊鋼板之間的間隙應均勻一致，錯邊量控制在允許范圍內（一般為板厚的 1/10 且不超過 2mm）。例如，在組裝箱體的側板與底板時，要確保垂直度誤差不超過規定值，否則會影響后續焊接質量和箱體外觀。

2. 反變形措施設置：由于焊接過程中會產生熱量輸入，導致構件發生變形，因此在裝配時可預先采取一些反變形措施。如對于***型平板對接焊縫，可以在兩端加壓碼或其他重物來抵消焊接引起的縱向收縮變形；對于角焊縫較多的結構，可以適當增***裝配間隙以補償橫向收縮變形。

 二、焊接方法及工藝參數

 （一）手工電弧焊

1. 操作要點：這是***常用的焊接方法之一。施焊時，引燃電弧后將焊條對準焊縫中心或稍作擺動運條。保持合適的弧長（一般為 2 - 4mm），避免過長造成電弧不穩定、飛濺***；也不可太短以免粘條。采用多層多道焊時，每層焊道應徹底清除熔渣后再進行下一層焊接。例如，在焊接箱體的加強筋與面板連接處的角焊縫時，先從一側開始引弧，沿加強筋邊緣均勻地向前移動焊條，待形成一定長度的焊縫后返回起點繼續施焊，直至完成整個焊縫。注意控制焊接速度，過快會使焊縫成型不***、融合不***；過慢則易產生過熱組織和燒穿現象。

2. 工藝參數范圍：焊接電流根據焊條直徑和焊接位置來確定。一般情況下，φ3.2mm 的焊條可選用 90 - 130A 的焊接電流；φ4.0mm 的焊條則為 140 - 180A。電壓通常控制在 20 - 30V 之間。焊接速度約為 150 - 250mm/min。具體的參數還需根據實際情況進行調整***化，以達到***的焊接效果。



 （二）氣體保護焊（如二氧化碳?xì)怏w保護焊）

1. ***點***勢：具有焊接效率高、質量***、變形小等***點。焊接時，送絲機構均勻送進焊絲，同時噴嘴噴出二氧化碳?xì)怏w作為保護介質，隔***空氣與熔池接觸。在焊接薄板件時***勢尤為明顯，能夠有效減少氣孔的產生概率。比如在焊接活性炭吸附箱內部的分隔板等精細部件時，二氧化碳?xì)怏w保護焊可以***控制熔深和焊縫寬度，保證焊接精度。

2. 工藝規范：焊接電流一般在 80 - 200A 之間，電壓為 18 - 24V，氣體流量***約為 10 - 15L/min。焊槍角度也很重要，平角焊時焊槍與水平面成 45°左右夾角；立角焊時根據具體情況適當調整角度，以保證******的熔合效果和成型質量。



 （三）氬弧焊（主要用于不銹鋼材質的焊接）

1. 原理及應用：利用氬氣作為保護氣體，在鎢極與工件之間引燃電弧進行焊接。適用于對焊縫質量要求較高的場合，***別是不銹鋼材料的打底焊。它可以保證焊縫背面成形美觀、無氧化現象。例如，在不銹鋼制作的活性炭吸附箱的人孔法蘭處焊接時，先用氬弧焊進行打底焊，然后再用手工電弧焊蓋面，這樣可以獲得高質量的雙層焊縫結構。

2. 參數設定：焊接電流較小，通常在 50 - 150A 之間，電壓為 12 - 18V。氬氣流量控制在 8 - 12L/min。焊接過程中要保持穩定的電弧長度和均勻的送絲速度，以確保焊縫質量穩定可靠。



 三、焊接過程中的注意事項

 （一）防止變形的措施

1. 對稱施焊原則：盡可能地采用對稱的焊接順序和方向進行施焊。例如，對于一個方形的箱體框架結構，先焊一對對角線的焊縫，再焊另一對對角線的焊縫，使熱量分布均勻，減少因局部受熱不均導致的變形。在焊接長焊縫時，可采用分段退焊法，即從焊縫中間向兩端分段焊接，每段長度適中（一般為 200 - 300mm），并且各段之間有一定的時間間隔，讓熱量有時間擴散和釋放，從而降低變形程度。

2. 剛性固定法輔助：除了合理的焊接順序外，還可以借助剛性較***的夾具或支撐物將工件固定牢固。比如在焊接***型活性炭吸附箱的主體框架時，可以使用型鋼制作的臨時支架將各個部分緊緊夾住，增加結構的剛性，抵抗焊接變形。但要注意在焊接完成后及時拆除這些輔助裝置，以免影響后續工序或造成應力集中。



 （二）質量控制要點

1. 外觀檢查：每一道焊縫完成后都要進行外觀檢查，查看焊縫表面是否平整光滑、有無咬邊、焊瘤、氣孔、裂紋等缺陷。咬邊是指焊縫邊緣被電弧燒熔形成的凹槽狀缺口，輕微的咬邊可以通過打磨修復，嚴重的咬邊會削弱焊縫強度，必須補焊并重新打磨平整。氣孔是由于焊接過程中熔池中的氣體未完全逸出而形成的空洞，可通過調整焊接參數、加強保護氣體流量等方式減少氣孔的產生。對于發現的缺陷要及時標記并進行處理。

2. 內部質量檢測：對于重要的焊縫或承受高壓、高溫等***殊工況下的焊縫，需要進行無損檢測，如超聲波探傷、射線探傷等。這些檢測方法可以發現焊縫內部的未熔合、夾渣、裂紋等缺陷。例如，對于活性炭吸附箱的壓力容器部分的焊縫，必須進行嚴格的無損檢測，確保其內部質量符合相關標準要求。



 （三）安全防護措施

1. 個人防護裝備佩戴：焊工必須穿戴***工作服、***緣鞋、手套、護目鏡等個人防護用品。工作服應具有防火性能，防止飛濺的火花燙傷皮膚；***緣鞋能有效防止觸電事故；手套可保護手部免受高溫和輻射傷害；護目鏡則用于阻擋強光和紫外線對眼睛的刺激。此外，還應佩戴防塵口罩，防止吸入焊接煙塵對身體造成危害。

2. 作業環境安全管理：焊接現場要保持通風******，及時排除有害氣體和煙塵。可以使用局部排風裝置或全面通風系統來改善空氣質量。同時，要設置明顯的安全警示標志，防止無關人員進入焊接區域。焊接設備應接地******，定期檢查電氣線路是否老化破損，確保用電安全。



 四、焊后處理工作

 （一）焊縫打磨與清理

1. 打磨目的與方法：焊接完成后，對焊縫進行打磨可以使表面更加光滑平整，提高外觀質量和防腐性能。使用砂輪機、角磨機等工具對焊縫進行打磨時，要注意控制打磨力度和角度，避免過度打磨損傷母材。先使用粗粒度砂輪去除較***的飛濺物和凸起部分，然后用細粒度砂輪進行精磨，使焊縫與母材過渡自然平滑。例如，對于外露在表面的焊縫，要打磨至與周圍表面齊平或略低于表面，以利于后續噴漆等防腐處理。

2. 清理殘留物：用鋼絲刷、鏟刀等工具清除焊縫周圍的飛濺物、氧化皮等雜質。對于不銹鋼焊縫，還要***別注意清除表面的熱處理色澤，因?yàn)檫@些色澤可能是鉻鎳元素氧化的結果，會影響不銹鋼的耐腐蝕性。可以使用專用的不銹鋼清潔劑進行清洗，然后用清水沖洗干凈并擦干。



 （二）熱處理消除應力（可選）

1. 適用情況判斷：對于一些厚度較***、結構復雜或?qū)Τ叽缇纫筝^高的活性炭吸附箱，在焊接完成后可能需要進行熱處理以消除焊接殘余應力。例如，當箱體壁厚超過一定限度（如***于 30mm）或者存在密集交錯的焊縫時，焊接應力較***，可能會導致箱體在使用過程中出現變形甚至開裂等問題。此時就需要考慮采用熱處理的方法來釋放應力。

2. 熱處理工藝實施：常用的熱處理方法有退火處理。將工件加熱到一定溫度（一般為 500 - 650℃），保溫一段時間后緩慢冷卻。加熱速度和冷卻速度都需要嚴格控制，以避免產生新的應力或組織變化。在加熱過程中要確保溫度均勻分布在整個工件上，可以使用熱電偶等測溫儀器進行監測。熱處理后要對工件進行再次檢查，確認尺寸精度和性能是否滿足要求。



綜上所述，活性炭吸附箱的焊接是一項綜合性很強的技術工作，涉及材料選擇、坡口制備、裝配定位、焊接方法與工藝參數控制、焊接過程中的注意事項以及焊后處理等多個環節。只有在每個環節都嚴格按照相關標準和規范進行操作，才能保證焊接質量，制造出結構牢固、密封性***、使用壽命長的活性炭吸附箱，為環保事業提供可靠的設備支持。
